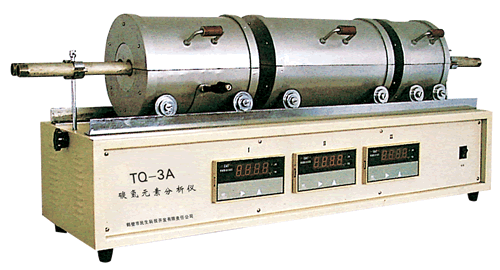

TQ系列碳氫元素分析儀是根據GB/T 476-2008《煤中碳和氫的測定方法》設計制造，供煤炭、化工、冶金、電力和地質勘探等部門試驗室用于測定煤和其他有機物中“碳”和“氫”元素的含量。被測試樣高溫條件下在氧氣流中燃燒后生成水和二氧化碳，用吸水劑和二氧化碳吸收劑分別吸收，根據吸收劑的增重計算出碳和氫的百分含量。
技術參數
1.測量精度符合GB/T476 要求 ；
2.測溫精度：0.2級 ；
3.控溫范圍：0～1100℃ ；控溫精度：±10℃ ；
4.爐膛長度 ：第一節爐長：230mm ；第二節爐長：330mm ；第三節爐長：150mm 。爐膛直徑：φ 34mm。
5.爐膛溫度 ：第一節爐控溫：850℃ ；第二節爐控溫：800℃ ；第三節爐控溫：600 ℃ 。
6.額定功率：第一節爐1200W ；第二節爐1500W ；第三節爐800W 。
7.燃燒管：2根不銹鋼管，外徑φ24mm，內徑φ20mm，長1200mm。
8.加熱元件：φ 0.6 ～φ 1.0mm 鎳鉻絲繞成螺旋狀。
9.控溫系統：數字式溫度顯示調節儀， 0 ～ 1100 ℃自動恒溫。
10.測量元件：鎳鉻－鎳硅（ K 型） 熱電偶，分度值 0 ～ 1000 ℃。
11.電源：220V±10 ％ ； 50HZ。
12.外形尺寸：1200×320×580mm 。
12. 重量：60kg
包括凈化系統、燃燒裝置和吸收系統三個主要部分。
1、凈化系統由A、B兩個氣體干燥塔和流量計構成， 流量計：測量范圍 0 ～ 150mL/min，有兩個用任意一個即可 。 凈化器連接方法：A瓶氣體干燥塔下部連接氧氣吸入器，上部連接 流量計下部，B瓶氣體干燥塔下部連接流量計上部，上部接上橡皮帽連接燃燒管，也就是氣體是：下進上出。
2、 燃燒裝置由一個三節管式爐及其控溫系統構成。高溫爐體置于電氣控制箱上面，爐體下部裝有四個小輪，三個爐子可以在控制箱上面的軌道上移動。并可徑向開啟45°，爐體內放著兩個平行的燃燒管，可以一次同時作兩個試樣的測定，一般都做一個試樣。帶有把手是第一節爐體，第二節是三個爐體最大的，第三個是最小的爐體，每節電爐都裝有熱電偶、測溫和獨立的數顯溫度控制器進行溫度指示和恒溫控制。
3、吸收系統由一個吸水帶球的U型管、一個除氮U型管、兩個吸收二氧化碳U型管、一個空白U型管和氣泡計組成。

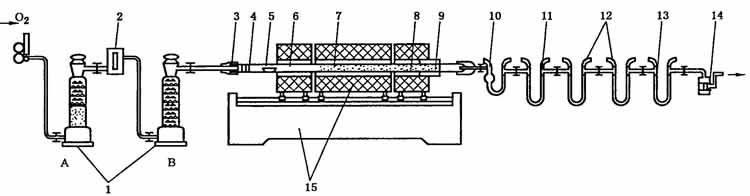

圖：碳氫測定儀結構示意圖
1—氣體干燥塔；2—流量計；3—橡皮帽；4—銅絲卷；5—燃燒舟；6—燃燒管；7—氧化銅；8—鉻酸鉛；9—銀絲卷；10—吸水U形管；11—除氮U 形管；12—吸二氧化碳U形管；13—保護用空U形管；14—氣泡計；15—三節電爐及控溫裝置。
4.將儀器按圖連接好，依次是：氧氣瓶連接氧氣吸入器，氧氣吸入器連接凈化系統，凈化系統連接燃燒裝置，燃燒裝置連接吸收系統。
工作原理：
稱取一定量的空氣干燥煤樣或水煤漿在氧氣流中燃燒，生成的水和二氧化碳分別用吸水劑和二氧化碳吸收劑吸收，由吸收劑的增重計算煤中碳和氫的含量。煤樣中硫和氯對測定的干擾在三節爐中用鉻酸鉛和銀絲卷消除，在二節爐中用高錳酸銀熱解產物消除。氮對碳測定的干擾用粒狀二氧化錳消除。
1.儀器各部分安裝與填充：
凈化系統: 兩個500mL氣體干燥塔，A瓶上部約2/3裝無水氯化鈣，下部約1/3裝堿石灰；另一個B瓶裝無水氯化鈣，干燥塔塔身和塔座之間用脫脂棉塞住，以免藥品漏到塔座里。凈化劑經 70-100 次使用后應進行更換。

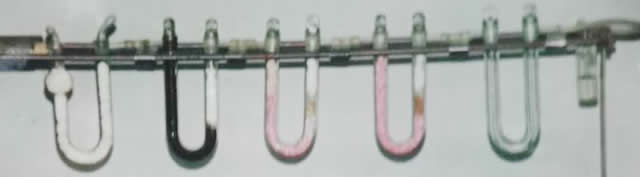

吸收系統: 有五個 U 形管組成，從第三節爐從左到右開始依次為： 第一個吸水帶球的U形管：做氫用，裝藥部分高100～120mm無水氯化鈣。 第二個除氮U形管：做碳用，裝藥部分高100～120mm，前2/3裝二氧化錳，后1/3裝無水氯化鈣。 第三、四個吸收二氧化碳2個U型管：做碳用，裝藥部分高100～120mm，前2/3裝堿石灰，后1/3裝無水氯化鈣。 第五個U形管：空 U 形管，防止硫酸倒吸。 最后一個氣泡計：容量約10mL，內裝濃硫酸，用洗耳球和吸液管抽取少量硫酸，滴入氣泡計低管中，滴一半多就可以。
如果只做氫不做碳：帶球U型管出口直接和空U型管進口（第一個和第五個）聯接起來即可，一個二氧化錳U型管和兩個堿石灰U型管（第二個和第三、四個）可以不用。做碳全用。
安裝的時候用記號筆在U形管的打開的旋鈕部位，畫上記號，如果和記號重合，就是打開，否則就是關閉。
當出現下列現象時應更換 U 形管中的試劑：
1.吸水U形管中氯化鈣開始溶化并阻礙氣體暢通時。
2.當第二個二氧化碳吸收管一次增重達 50mg 時，應更換第一個二氧化碳吸收管中的吸收劑。
3.二氧化錳使用 50 次左右應更換。
4.氣泡計中硫酸增加體積應更換。

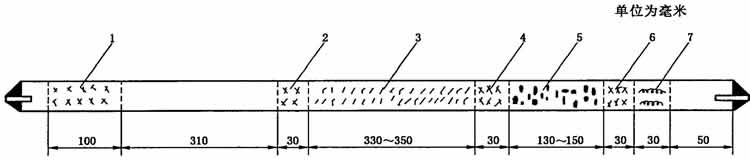

三節爐燃燒管填充：
1,2,4,6—銅絲卷；3—氧化銅（第二節爐）；5—鉻酸鉛（第三節爐）；7—銀絲卷
燃燒管出氣端留50mm空間，然后依次充填30mm 銀絲卷，30mm銅絲卷，130mm~150nn裝入與第三節電爐長度相等鉻酸鉛，30mm銅絲卷，330mm~350nn裝入與第二節電爐長度相等的線狀氧化銅。30mm銅絲卷，310mm空間，和100mm銅絲卷。燃燒管兩端裝以橡皮帽，以便分別同凈化系統和吸收系統連接。
確認三節爐位置：第三節爐爐口與燃燒管出氣端應該是50mm空間加上30mm 銀絲卷再加上30mm銅絲卷一半，是95mm。確定第三節爐體位置后，將三節爐各個爐體連接處畫上記號，每二個爐體之間填入一個30mm銅絲卷，銅絲卷在兩個爐體之間各占15mm。
燃燒管中的填充物(氧化銅、鉻酸鉛和銀絲卷)經70～100次測定后應檢查或更換。
氣密性檢查
儀器連接和藥品填充好后，進行氣密性檢查，先將所有的U形管和干燥塔磨口塞涂上少許真空硅脂或凡士林油，并全部旋開，用洗耳球依次檢查吸收系統，燃燒管和吸收系統，如果氣泡計冒泡，則氣路密封性較好，單獨檢查凈化系統，觀察流量計是否可以上下浮動，如果沒有問題，接上氧氣吸入器，打開流量計，流量計只起到指示作用，不能用它調節氣流量，用氧氣吸收器左邊的旋鈕調節氣流量，調到氧氣流量約為120ml/min，接上燃燒管，氣泡計冒泡，表明整個系統氣密，否則檢查漏氣處，予以解決。
檢查整個系統的氣密性，直到每一部分都不漏氣以后，才能通電升溫，并接通氧氣。
空白試驗：
上面工作完成后，開始通電升溫，并接通氧氣。在升溫過程中，將第一節電爐往返移動幾次，并將新裝好的吸收系統通氣20min左右。取下吸收系統除第五個空U形管外所有U形管，并將磨口塞關閉，用絨布擦凈，在天平旁放置10min左右，稱量記錄，二氧化碳吸收管是二個，二個都要稱量，取兩個管相加的增量值，為了避免弄混，在U形管上用記號筆標上1，2號管。
當第一節達到并保持850±10℃，第二節爐達到并保持在800±10℃，第三節爐達到并保持在600±10℃后，開始作空白試驗。此時將第一節爐移至緊靠第二節爐，接上已經通氣并稱量過的吸收系統。在一個燃燒舟上加入數量和煤樣分析時相當三氧化鎢。打開橡皮帽，取出銅絲卷，將裝有三氧化鎢的燃燒舟用鎳鉻絲推至第一節爐入口處，將儀器配的最大的銅絲卷放在燃燒舟后面，套緊橡皮帽，接通氧氣，調節氧氣流量為120mL/min。移動第一節爐，使燃燒舟位于爐子中心。通氣23min，將爐子移回原位。2min 后取下U形管，將磨口塞關閉，用絨布擦凈，在天平旁放置10min后稱量。吸水U 形管的質量增加數即為空白值。重復上述試驗，直到連續兩次所得空白值相差不超過0.0010g，除氮管、二氧化碳吸收管最后一次質量變化不超過0.0005g為止。取兩次空白值的平均值作為當天氫的空白值。盡量避免在潮濕雨天做實驗，空白值不穩定。
正式試驗：
1 、將第一節爐爐溫控制在（ 850 ± 10 ）℃，第二節爐溫控制在（ 800 ± 10 ）℃，第三節爐溫控制在 600 ± 10 ℃，并使第一節爐緊靠第二節爐。
2、在預先灼燒過的燃燒舟中稱取粒度小于 0.2mm 的空氣干燥煤樣 0.2g ，稱準至 0.0002g ，并均勻鋪平。在煤樣上鋪一層和空白試驗一樣數量的三氧化鎢?？砂讶紵蹠簳r存入專用的磨口玻璃管或不加干燥劑的干燥器中。
3 、接上已稱量的吸收系統，并以 120mL/min 的流量通入氧氣。打開橡皮塞，取出銅絲卷，迅速將燃燒舟放入燃燒管中，使其前端剛好在第一節爐爐口，再放入銅絲卷，塞上橡皮塞。保持氧氣流量為 120mL/min 。 1分鐘 后向凈化系統方向移動第一節爐，使燃燒舟的一半進入爐子； 2分鐘后，移爐使燃燒舟全部進入爐子；再 2分鐘后，使燃燒舟位于爐子中央。保溫 18分鐘后，把第一節爐移回原位。 2分鐘后，取下吸收系統，將磨口塞關閉，用絨布擦凈，在天平旁放置 10分鐘后稱量（除氮管不稱量）。第二個吸收二氧化碳 U 型管變化小于 0.0005g ，計算時忽略。
計算結果：

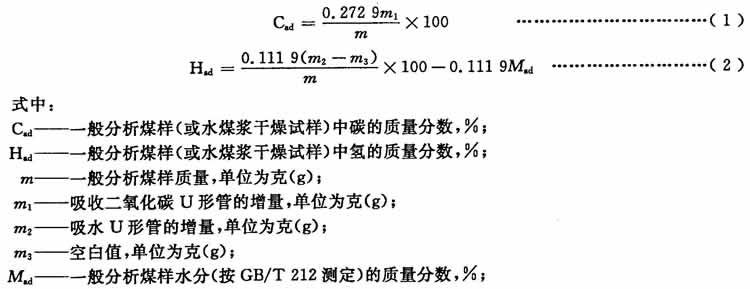

將稱量U 型管的增量，分別套入碳氫公式進行計算，得到碳氫含量。
或者用碳氫元素計算器計算

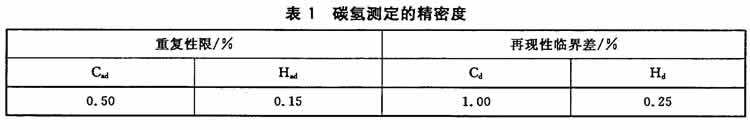

測定的允許差（精密度）
1 、檢查電源電壓是否和儀器的要求相符，當電壓過低時（低于 180V ），儀器不能正常工作，應使用調壓器升壓。
2 、若發現兩爐膛溫度不一致，主要是由于爐絲拉伸的疏密程度不一致所引起的，應拆下爐絲調整均勻。
3 、電流表甩表，是電爐有短路現象，應迅速排除。電流表無指示，檢查保險管是否熔斷或接觸不良。
4 、使用時，請參閱 GB/T476 《煤中碳和氫的測定方法》和數字式溫度顯示調節儀使用說明書。
碳氫元素分析儀安裝調試需要的條件:
實驗臺3米，有220V單相30A空氣開關，充滿氧氣的氧氣瓶1瓶，萬分之一電子天平。
TQ-3A型碳氫元素分析儀裝箱配置清單：

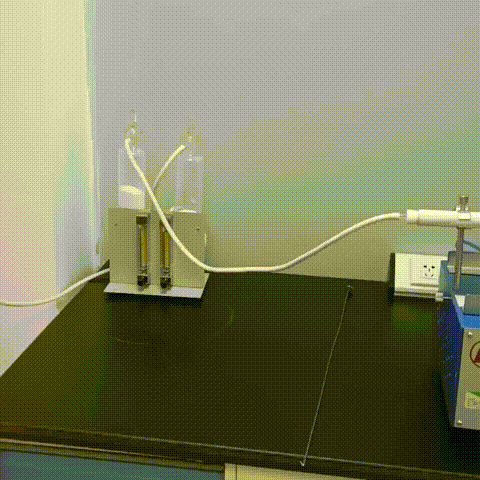

碳氫測定儀短視頻展示：

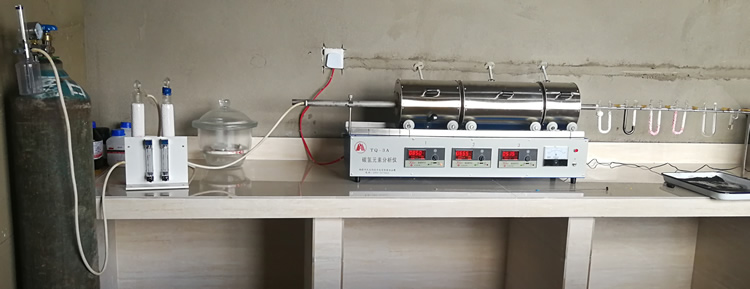

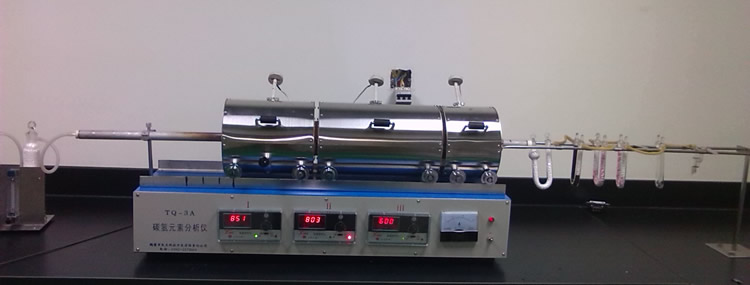

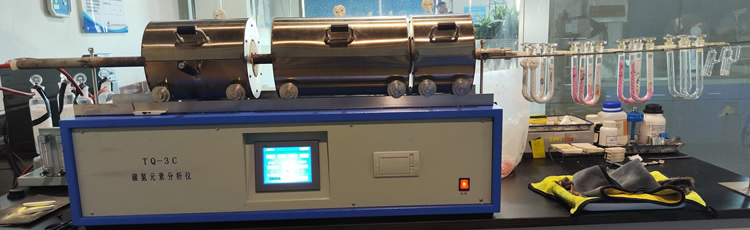

現場照片：
性能特點： 1、爐體自動移動，試驗中無需人工移動爐體，大大降低工作難度。 2、吸收質量法測定煤或其它有機物中碳和氫的含量。 3、三段獨立式自動恒溫控制系統，可分別任意設定、控制不同溫度。 4、采用彩色液晶觸摸屏顯示器，人機界面友好。同時顯示試驗進程、時間、溫度；可同時測定兩個試樣。 5、利用微處理器的智能判斷方法校正測量溫度，并存儲記憶，確保試驗順利完成。? 6、采用自動送樣機構，把試樣自動送到燃燒溫度位置，保證試樣充分燃燒，測試結果更準確。 7、在測試過程中，實時進程提示，可以自動計算上一次測試數據，并保存和打印測試結果。 8、測試系統可以保存100個測試數據，并能查詢和打印以前測試結果。
