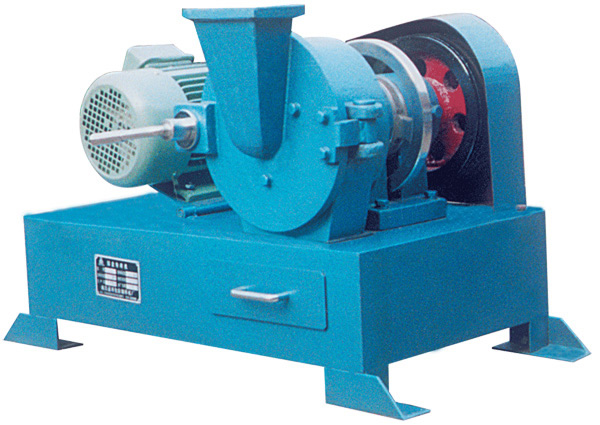

?園盤粉碎機主要用于中等硬度礦物材料的粉碎，是煤炭、冶金、地質、建材、化工等行業化驗室中的設備。 圓盤粉碎機體積小，噪音低，操作簡便，防塵性能好，外表美觀。不用分篩；易清掃，能連續工作，可將物料一次性粉碎研磨至80目左右。
主要技術參數:
工作原理:
電機帶動皮帶輪旋轉，皮帶輪帶動主軸上的動磨盤旋轉，使動磨盤和定磨盤產生相對旋轉運動，使在兩盤中間的物料粉碎，并從兩盤縫隙中落在落料箱中。出料粒度可通過調節手輪來調節兩盤的間隙達到控制粒度目的。
結構概述:

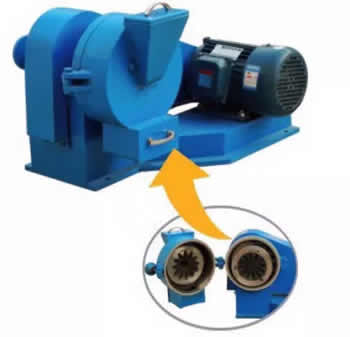

本機器主要由機體、底座、主軸、活動盤、固定盤、端蓋及料斗等構成，經三角帶將動力傳給皮帶輪帶動主軸旋轉，使活動盤固定盤相對運動，從而使試樣粉碎，出料粒度可通過大小手輪、主軸等調整磨盤間隙達到控制粒度的目的。 機體安裝于底盤之上，它的前后軸承室內有主軸，它的前端設有工作室，后端有起調節作用的手輪。 主軸中間裝著皮帶輪，兩軸承室位置裝有球面軸承，前端設有連接活動盤，后端與調節螺栓相連。 機體、端蓋、上蓋組成一個工作室，物料粉碎在工作室內進行，物料從端蓋上方的加料口中加入，進入兩磨盤中間，由于擠壓研磨的作用，物料被粉碎，粉碎后的試樣從兩磨盤中間的間隙內流出。落到下面的料斗中。 磨盤是機器的重要部件，主要作用是擠壓研磨物料，將物料粉碎至粉狀。磨盤有鑄鐵，高錳鋼，高鉻鋼等材質。鑄鐵磨盤用于普通較軟的物料；高錳鋼耐磨性好，用于較硬的物料；高鉻鋼耐磨又具備高硬度，適用于硬度更高的物料。 調節機構的原理是，松開大手輪，旋轉小手輪，使調節螺桿轉動推動主軸，使活動盤前進或后退。從而調節了兩磨盤的間隙，達到調節物料粗細粒度的目的
安裝與試車:
1、試車：試車前打開前蓋，看轉動皮帶是否轉動靈活，如不靈活應放松調節手輪，然后轉動皮帶直至靈活。 2、檢查各緊固件是否緊固，鎖緊調解手輪和機體前蓋螺母，方可試車，試車時不可放物料。等機器運轉正常后，再加少量的物料進行初試，確認機器沒有問題時，方可進行工作。 3、機器的使用：接通電源工作，啟動機器運轉，等機器轉速正常后，方可加料。把物料從活動研磨蓋的入料口加入，若發現出料粒度達不到要求，應調節手輪，直到滿足要求為止。 4、工作結束后，切斷電源，從落料箱中取出物料。為了使化驗數據準確，用刷子刷凈工作室內殘留物。
使用維修和注意事項:
1、試車前檢查各緊固件是否旋緊，用手轉動皮帶輪是否靈活，發現不正常應予以排除方可試車。 2、開車前不得將兩磨盤抵緊，以防啟動困難。 3、試樣硬度不可超過中等硬度，否則影響磨盤的耐磨性。 4、發現粉碎的物料通過調節機構的調整仍達不到支技術要求，應考慮磨盤間隙的調整，調整磨盤的平行度。 5、調換試樣時，為了使化驗數據準確，可放松壓緊螺栓等，打開上蓋，端蓋用毛刷刷去積流在工作室中的殘存物料。

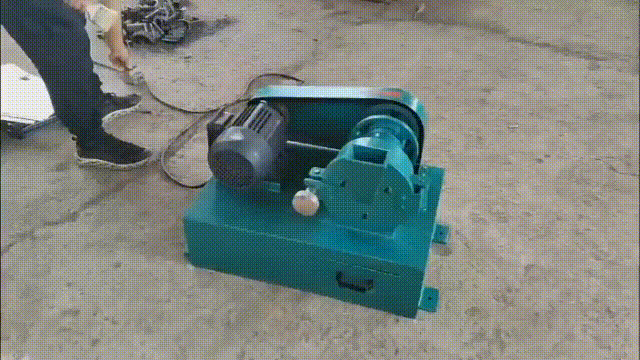

園盤制樣粉碎機短視頻展示：
